Yeni Nesil Beaconlar

6m yani 50 MHz bandının açılmasıyla propagasyon şartlarının takibi daha bir önem kazanmaya başladı.

Bu açılımların yakalanması amacıyla Beacon yani işaret feneri diye çevirebileceğimiz otomatik vericiler kullanılır.

Bu vericilerin bir çok çeşidi mevcut.

Eskiden beri kullanılan klasik beaconlar yapımı da çok basit olduğundan genelde CW yani mors ile çalışan vericilerdi.

Çok yüksek güçte olmayan bu vericiler (5-25W civarı kullanılır genelde) 24 saat yayın yaparak bulundukları frekansı dinleyen amatörlere bir propagasyon olup olmadığı ile ilgili bilgi sağlayabilirler.

Günümüzde ise, yeni nesil beaconlar çıkmaya başladı..

Nedir peki farkları derseniz,

Öncelikle sadece propagasyon şartlarının algılanması amacıyla kullanmanın yanında, beacon'ı duyabilen istasyonların, cihaz frekanslarının da hassas bir şekilde ayarlayabilmesine olanak sağlamaya başladı.Ayrica otomatik olarak çözümlenebilen beacon bilgileri sayesinde, propagasyon haritaları amatörlerin raporlamasını beklemeden otomatik olarak oluşturulmaya başlandı.

Günümüzde oldukça fiyatı düşen GPS'ler ve Arduino benzeri mini bilgisayarlar ile, arkasına da bir güçlendirici bağlayarak çalışabilmesi sağlanan bu cihazlar hem hassas frekans ayarları (1/1000000 hz civarı hassasiyete inebiliyorlar) hem de CW haricinde çok daha hassas dijital modlar da gönderebilmeye başladılar.

PI4 dijital modu örneğin sadece Beaconlar için geliştirilmiş bir protokol.

Bu dijital mod üzerinden sadece Beacon çağrı işareti ve locator bilgisini değil, cihazın bulunduğu yerdeki ısı bilgisi, voltaj , güç parametreleri gibi ilave bilgiler de iletilebilmekte.

Ya da WSPR denilen duyma eşiğimizin oldukça altında sinyallerin bile çözülebildiği modlar kullanılarak daha uzak mesafelerde bile beacon'in duyulabilmesi sağlanmakta.

Konu ile ilgili olarak, Arduino ve Beaconlar ile ilgilenen arkadaşların faydalanabileceği bir sayfa adresi buraya bırakmak istiyorum.

http://rudius.net/oz2m/ngnb/  adresinde bu yeni nesil beaconlar ile ilgili epey bir bilgi mevcut.

Resmini gördüğünüz  OZ7IGY beaconu  28 MHz, 40 MHz, 50 MHz, 70 MHz, 144 MHz, 432 MHz, 1,3 GHz, 2,3 GHz, 3,4 GHz, 5,7 GHz, 10 GHz ve 24 GHz bandlarında yayın yapmakta.

Peki, benim neden beaconum yok. ben de beacon istiyorum diyecek amatörler ne yapabilir.

En kısa en çabuk yöntem, mevcuttaki telsizinizi kullanarak ve bu telsize bir bilgisayar ya da arduino bağlantısı yaparak hemen çalışabilmek.

Ya da,  http://rudius.net/oz2m/pi4ino/index.htm  sayfasında bulunan Arduino tabanlı kod bu konuda çok gelişmiş durumda.

Neler mi yapabiliyor..

Arduino'lara bağlanabilen, neredeyse tüm frekans sentezleyici boardlar ile uyumlu çalışabilip, direkt arduino üzerinden ilgili frekansta yayın yapabilmeye olanak sağlıyor.

Arduino üzerindeki analog bağlantıları direkt elinizdeki telsize bağlayıp, sadece controller olarak kullanılabiliyor.

Yani eldeki eski bir telsizi bir arduino ile eşleştirip, dağa bayıra atıp sürekli olarak çalışabilmesini sağlayabilirsiniz.

Ya da https://www.rudius.net/oz2m/software/pi4-tx/index.htm  adresindeki yazılımı bilgisayarınıza kurup, diğer dijital modlarda olduğu gibi, direkt bilgisayar üzerinden çalıştırabilirsiniz.

Bir de özellikle 6m bandı için yapılan bir çalışmadan bahsetmek istiyorum.

Syncronized Beacon Project adı verilen bu proje, her IARU bölgesi için planlanan aralıklarda PI4+CW şeklinde çalışacak beaconlar ile tüm beaconların birbiri ile haberleşebilmesi üzerine tasarlanan bir proje.

2011 ve 2014 yıllarında IARU tarafından da kabul edilmiş bu projeye göre, 50.4 MHz altında sadece SBP beaconlarının bulunması kararlaştırılmış.

Aşağıdaki videoda geçen gün yaptığım arduino+si5351 ile çalışan beaconu görebilirsiniz.

Şimdi lazım olan buna bir güçlendirici eklemek ve güzel bir lokasyondan yayına geçirmek.

FM / AM/ SSB/ CW ...Hangi Modulasyon.. Niye???

Merhaba
Bugün biraz da modülasyon tiplerinden bahsedelim dedim..
Birkaç yazımda her amatörün SSB bir cihazı olmalı diye belirtmiştim. "Niye"sini sanırım bu yazıda bulabilirsiniz.

Modülasyon nedir diye soracak olursak, Düşük frekanslı sinyallerin (örn. ses) yüksek frekanslı taşıyıcı sinyaller ile birleştirilmesidir diyebiliriz çok kabaca.

Biz amatörlerin kullandığı, duyduğu, cihazı üzerinde olan birkaç modülasyon tipine gelecek olursak,
en sık kullanılan ve bilinen, hepimizin gerek telsizinde gerekse el telsizlerinden bildiği FM.

Frekans Modülasyonu: (FM)

Oluşturulan Ses sinyalinin bir taşıyıcı sinyal üstüne frekans modülasyonu yaparak bindirilmesi işlemidir.




Şekilden de görebileceğiniz gibi, taşıyıcı frekans üstünde taşınan sinyale göre frekansını değiştirmektedir. Bu da alıcı tarafında tekrar ayrıştırılarak ses sinyaline döndürülür.

Biraz da rakamlardan bahsedecek olursak, El cihazlarımızda Dar band (N-FM) ve Geniş Band (W-FM) adı altında iki mod bulunur.

Genelde ses haberleşmesi için FM modulasyonunu kullanmaktayız.
N-FM yaklaşık 5 khz genişliğinde, genelde PMR radyolar tarafindan kullanılmaktadır., FM ise 10-Khz genişliğindedir el telsizlerimizde kullandığımız mod. tipidir.
Müzik dinlediğimiz Broadcast FM yayınları ise, 100KHz genişliğindedir.

Buradan ne anlamalıyız?  100.00 MHz ten yayın yapan bir radyonun sinyalinin, 99.90-100.10 Mhz aralığında olduğunu anlayabiliriz.

FM sinyalleri, 15 KHz e kadar olan ses sinyallerini taşıyabilmektedir. İnsan kulağının 20 Khz e kadar duyabildiğini var sayacak olursak, gerçeğe çok yakın kalitede bir ses imkanı sunacaktır.

Bunun yanında, FM modülasyonu, QRM dediğimiz gürültülerden de oldukça az etkilenir. Bu da, şehiriçi haberleşme ve müzik yayınlarında çokca tercih edilmesinin asıl sebebidir.

Ama kullandığı frekans aralığı geniş olduğu için, anten-antene olan görüşmelerde yani, genelde çok kısa mesafeler , şehiriçi haberleşmelerde kullanılır.

Bir avantajı da, FM daha geniş bir band kullandığından, cihazlardaki frekans veya deviasyon kaymalarını tolere edebilir. SSB cihazlar çok daha hassas frekans ayarlamalarına ihtiyaç duymaktadır.
FM kullanan cihazlar bu hassasiyetten uzak olabildikleri için çok daha ucuza mal edilebilmektedir.  Benim de gözlemlerim, röle üzerinde konuşan çoğu istasyonun 500 hz 1 khz civarı birbirinden farklı frekanslarda konuştuğu, ancak FM'in band genişliği sebebi ile bu farkın hissedilmediği yönünde.

Genlik Modülasyonu (AM)

Kaynak ses sinyalinin, taşıyıcı sinyal üzerindeki genliği değiştirecek şekilde modüle edilmesiyle elde edilen modülasyon tipidir.

AM modulasyonu Kısa dalga Radyo vericilerinde ve Uçak telsizlerinde kullanılmaktadır.
 Yaklaşık 5 KHz civarına kadar olan ses sinyallerini taşır. Bu da ses kalitesinin oldukça düşük olacağı anlamına gelmektedir.  Ve bu sinyali 10 khz genişliğinde bir sinyal olarak yayınlar.


Muhtemelen aklınıza, FM gibi yüksek kaliteli bir ses sinyali varken, neden AM gibi düşük kalitede bir modülasyon tipinin kullanıldığı sorusu gelecektir.

Bunun iki sebebi var..

Birincisi, AM modülasyonu daha dar band yayın yaptığından, daha uzak mesafelere iletilebilmektedir.

İkinci ve daha önemli nedeni ise, FM'in aksine, AM'de birbiri üzerinde iki uçağın haberleşmesi mümkündür. Yani havaalanına yaklaşan iki uçağın aynı anda gönderme yaptığını düşünün. Farklı güçlerde bile olsalar, kule her iki uçağı da duyabilecektir. Bu da uçuş güvenliğini sağlayacaktır.
Oysa FM yayını olsa, güçlü olan istasyonun yayını duyulurken, zayıf istasyon yayını tamamen kaybolacaktı.

Bunu araba ile yolculuk yaparken sıkça deneyimleyebilirsiniz.
Bir tepeyi aşarken birden dinlediğiniz radyo yok olur ve varlığından haberdar olmadığınız bir başka radyoyu duymaya başlarsınız.. Oysa her iki sinyal de oradadır. Sadece güçlü olan sinyal zayıf olanı bastırıyordur.
Benzer bir şekilde, HF telsizler ile konuşurken, birazdan değineceğimiz SSB modülasyonunda (kısmen AM mod. gibidir) konuşan birden fazla istasyonu aynı anda duyabilmeniz mümkündür.

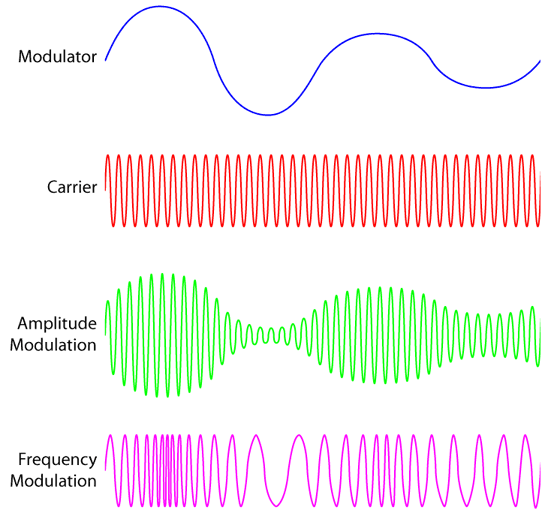

AM ve FM modülasyon karşılaştırması için şöyle bir görsel buldum

SSB (Single Side Band)

SSB Özellikle HF bandlarında kullanılırlığı ile bilinen, ama aslında tüm amatör bandlarda, HFten GHz frekasnlara kadar her yerde kullanılan bir modülasyon türüdür.

Temel olarak, çok basit bir şekilde anlatmak gerekirse,  AM sinyalinin, taşıyıcı sinyali ve sinyalin alt veya üst tarafının kesilmesi ile oluşturulan, gücün tamamını çok çok dar bir bandtan iletebilen halidir.

Bunun tabii ki avantaj ve dezavantajları var.

Avantajı, çok daha düşük güçler ile çok daha uzaklara erişebilmeyi, dar bir band aralığında çok fazla amatörün haberleşebilmesini sağlar.
Dezavantajı ise ses kalitesinin iyiden iyiye kötüleşmesidir.

AM ve SSB karşılaştırması şu şekilde görülebilir.

SSB modülasyonunda yukarıda bahsettiğimiz gibi, sinyalin bir kısmı kesilir.

Bu kesilen kısmın yönüne göre LSB veya USB yani Lower Side Band veya Upper Side Band ismini alır.

7 MHz bandı dahil, 7 ve daha altı frekanslarda LSB modülasyon kullanılırken, Üst bandlarda USB modülasyon vardır.

Tabii istisnaları mevcut.

JT65, FT8 gibi dijital modların kullanımı sırasında frekanstan bağımsız olarak USB modülasyonu kullanılır.

Ayrıca , uydu çalışmaları sırasında, Lineer transponder içeren uydularda TX LSB, RX USB olarak yapılır. Ama dediğim gibi bunlar istisnai durumlar.

Peki , pırıl pırıl HiFi kalitesinde konuşabilmek varken, niye bu amatörler VHF UHF hatta GHz bandlarında SSB kullanmakta ısrar ediyor?

Cevabı yukarıda saklı.

Bir, FM çok geniş bir band kaplar. Bu da kullanılabilir aralıkları azaltır. Aynı anda konuşabilecek istasyon sayısını oldukça düşürür.

Düşünün ki 7 MHz bandında 7.00-7.200 kHz arası amatör band, Burada contest zamanı yüzlerde istasyon duyabilirsiniz. Eğer FM kullanılıyor olsaydı, 20 operatör ancak kullanabilirdi.

Ayrıca, cihazınızın ürettiği 100W'Lık bir gücü çok geniş bir aralığa yaymakta, çok daha noktasal bir aralığa sıkıştırmak menzili açısından da oldukça fark yaratır.

Bu yüzden her ne kadar, bazı amatörler tarafından SSB , sadece HF bandlarında kullanılıyor olarak bilinse de, özellikle DX yani uzak mesafe haberleşmesi yapan amatörler tarafından tüm amatör bandlarda kullanılmaktadır.

Bu yüzden, bulunduğunuz şehrin röleleri haricinde de bir yerlerle konuşabilmek, VHF'te bile birkaç bin km mesafeler gidebilmek istiyorsanız, mutlaka ama mutlaka, VHF ve UHF bandlarında da SSB çalışabilecek cihazlar edinmeye bakın.

Digital modları kullanabilen (DMR gibi) telsizler her ne kadar size daha teknolojik, daha eglenceli gibi gelse de, amatörlük CW ve SSB ile başlar.

Bir yatırım yapacaksanız bu yönde yapmanızı amatörlük açısından tavsiye ederim.
