10 GHz Beacon Uzak mesafe Testleri



Herkese merhaba,

Türkiye'de daha önce yapılmayan bir başka çalışma ile yine karşınızdayız.

Bir önceki 10 GHz Beacon yazımda anlattığım beacon'u güzel bir şekilde kutuladıntan sonra çatıdaki yerine yerleştirdim.

Şu an kendi evimin bulunduğu yerden testleri yapıyorum. Uzun süreli testlerden sonra belki çok daha geniş bir LOS (Line Of Sight) sahip başka bir lokasyona taşımam mümkün olabilir.

Bir önceki yazımda basitçe beacon ne işe yarar niye kullanırız tarzı bilgiler ve nasıl duyarız tarzı birkaç bilgi vermiştim ama, özellikle nasıl duyarız kısmını tekrar açıklayayım.

10 GHz bandını duymak için gerekli ekipman:

1 adet LNB(Tercihen kristalli Octagon, MAC ya da daha da ideali BullsEye marka eger yoksa standart bir Uydu LNB'si.)

1 adet Bias-Tee devresi (Bir mercimek kapasitor, bir elle sarılmış bobin ve her iki tarafa uygun kablo,konektör)

1 adet SDR alıcı (RTL-SDR, Adalm Pluto, HackRF ya da 700 MHz civarında SSB /CW dinleyebilen analog bir alıcı)

SDR alıcı kullanılıyor ise bir de bilgisayar.

Hepsini birbirine bağlamak için ise ara kablolar, beslemek için 12V güç kaynağı vb.

Not: Mesafe biraz uzak ise bir adet te çanak kullanmak her zaman faydalı olacaktır. Biz bu denemelerde 40cm lik bir çanak kullandık.

Burada önemli bir ipucu Beacon yayını Horizontal yani yatay polarizasyonda.. Beaconu dinlerken antende konektör aşağı ya da yukarı değil yana doğru dönük olmalı böylece horizontal yani yatay dinleme yapmış olursunuz. Öbür türlü sinyali duymanız zorlaşır.

Evet.. Sıra geldi bugün TA2SUA yani Alper arkadaşım ile neler yaptığımıza.

Saat 10 gibi beni gelip aldı. Evden çıkmadna Beacon'un çaıştığına emin olarak evden ayrıldık.

Önce Polatlı istikametinde bir süre gittik. Sanırım 15km civarı bir uzaklıkta yolun kenarına çekip bir deneme yapalım dedik.

Ancak herhangi bir sinyal duyamadık. Daha sonra düşününce bunun sebebi beacon QTH ile bizim aramızda bize çok yakın dik bir tepenin bulunması. Sinyaller bize kadar ulaşabilecek şekilde kırılamıyor.

Sonra geri dönüp 10.2 km mesafedeki Yapracık Şeyh Şamil camii bahcesine gittik.

Burada cihazı açar açmaz sinyali duyduk.

Yükseklik eğrisinden görülebileceği gibi aramızda yaklaşık 5km mesafede bir tepe mevcut.

Ancak buna rağmen çok kuvvetli bir şekilde sinyali duyabiliyorduk.

Bu videoda düzeneği anlatıyorum.

Burada ise, biraz daha denemelere devam edip arkada bir binadan yansıtma deniyoruz.

Buradaki denemelerimiz bittikten sonra bir sonraki hedefimize geçmeye karar verdik. Bu sefer hedef daha uzaklar. Ayaş tarafı.

Biraz plansız bir çalışma olduğundan olup olmayacağna emin değildik. Olmaz ise, bir sonraki hedefimiz daha önce LOS çalışması yaptığım Pursaklar tarafıydı.

Ayaş'a geçerken tabii Sincan'da durup bir Karadeniz lokantası döneri yemeden olmaz dedik, yemekten sonra   cep telefonundan bulduğumuz bir dağ köyüne doğru yola devam ettik.

Yeni geldiğimiz nokta konum itibari ile Ankara'nın çoğu yerine hakim bir noktaydı.

Arkadaki puslu alan çok belli olmasa da Ankara.

Cihazı arabadan indirdik

Yere koyduk ve gücü açtık. O anda beacon sinyalini duymaya başladık.

Mesafeye baktık 30 km. Ama aramızda direkt bir görüş olmadığının da farkındaydık.

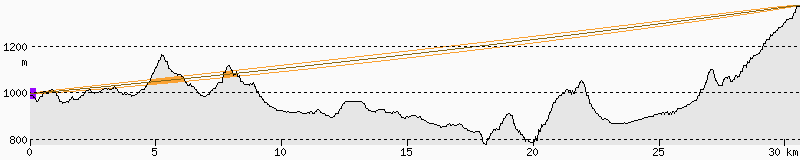

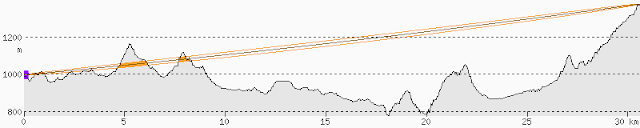

Daha sonra yaptığım LOS analizinde de bu net bir şekilde belli oluyordu. Evimin hemen birkaç yüz metre yakınındaki tepe, 5 km ilerideki tepe, üstüne 8 km ilerideki tepe hepsi bize engeldi. Ama gayet okunabilir sinyal almayı başarmıştık.

Buradaki başarıdan sonra dedik artık dönme vakti.

Ayaş'tan Sincana doğru indiğimiz sırada, ya bu 10 ghz propagasyon şartları biraz daha esnekse.. Şuradan da bir deneme yapsak mı diye düşündük ve arabayı yolun kenarına çektik.

Cİhazı açtık ve ..... Beacon yine duyuluyor. Evet mesafe biraz daha yakın 28 km ama.. Aramızda dağlaar dağlar....

Soldaki Beacon'un olduğu bölge. Gördüğünüz gibi aramız tamamen bloke.Hatta Beacon'un bulunduğu yerden çok daha alçaktayız.Ama sinyal harika..

Bu kadar denemeden sonra eve dönme vaktidir diyip döndük.

Yaptığımız testler sonucunda elde ettiğimiz 10 GHz propagasyon şartları hakkındaki bilgiler ışığında başka lokasyonlar da belirlediğimiz gibi, bir sonraki çalışmada normalde sinyal duyamayan bölgelerden RainScatter yani yağmurdan yansıtma sayesinde sinyal alıp alamayacağımızı da test etmeyi planlıyoruz.

Unutmayın Ankara ve birkaç yüz km içerisinde bir bölgede yer alıyorsanız, yukarıda saymış olduğum ekipman ile sizin de bu beacon siynalini almanız hiç zor değil. Siz de kendinizi 10 GHz'in büyülü dünyasına dahil edebilirsiniz.

Beacon sinyalini duyduğunuzda locator ve mümkünse beacon kaydı ile beni bilgilendirebilirseniz ülkemizde 10 GHz bandının ilk adımlarını hep beraber atmış oluruz.

10 GHZ Beacon - İlk devreye alma

 Selamlar,

Epeydir hayalini kurduğum, mikrodalganın magic bandı 10 GHz bandında evde yaptığım denemelerin ardından, beklediğim slot antenim de gelince hemen hızlıca bir test yapalım dedim.

PE1RKI tarafından üretilmiş olan 20 slot Anten

    Anten ve beacon devresi arasında geçici olarak semi-rigid bir kablo kullandım. 12V bir adaptör ile beraber hemen çatıya koydum. Gücü verdim.

Evin ters tarafında bulunan çanak antene bağlı olmayan ve yere doğru bakan bir uydu LNA'sında sinyali +60dB olarak görünce işte dedim herşey hazır.

Hemen TA2SUA ile iletişime geçip frekansı verdim.

Beacon frekansımız Türkiye'de 3 cm bandı için yasal olarak izin verilmiş olan 10.451.800

Beacon CW yani mors sinyali olarak çağrı işareti ve locator bilgisini sürekli yayınlayacak şekilde ayarlandı.

TA2SUA ile aramız yaklaşık 6.3 km ve aramızda direkt görüşümüzü engelleyen bir tepe de mevcut. Denemeyi yaparken kullandığı pencere benim yönüme mi bakıyor bilmiyorum ama aşağıda hem harita hem de TA2SUA nın çektiği videoları paylaşıyorum.

Yükseklik eğrisinin sağ tarafı benim lokasyonum sol tarafı ise TA2SUA'nın bulunduğu yer.

TA2SUA 'nın dinleme anteni :)

Peki dinlemek için ne lazım ya da menzili nedir gibi sorulara gelecek olursak,

Dinlemek için en basitinden bir RTL-SDR ya da 700 mhz civarında SSB dinleyebilen bir receiver lazım.

Bir tane LNB ve bu LNB'yi besleyecek bir bias-tee devresi lazım.

Aslında birebir bu setup Oscar-100 uydusunu dinlemek için gerekenle aynı.

Elinizde denemek için QO-100 uydusunu dinyelecek bir setup var ise bu beacon'u da duyabilirsiniz.

Menzili nedir derseniz, şehir içinde muhtemelen 20-30 km'ler civarı dinleme rahatlıkla yapılabilir. Hatta direkt görüş olmamasına rağmen bu frekans bina köşesinden, dağdaki kayadan , yağmur damlalarından , kardan buluttan uçaktan yansıyabildiği için birkaç yüz km ye kadar duyabilmek mümkün oluyor.

Hatta deneme yapanlar bunu pasif radar gibi de kullanabilirler.

Aslında bundan sonrası beacon devrede iken  Türkiyedeki radyo amatörlerinin bu frekansın propagasyon şartlarını merakı ve kendilerince denemelerine bağlı.

Ayrıca unutmayın ki Beacon dinlemek te qsl kartı istemek için bir sebeptir.

Beacon'u duyduğunuzda duyduğunuz locator, çağrı adınız (yoksa SWL kodunuz) ile bana ulaşır iseniz, QSL kartınızı derhal gönderirim.

TA VHF UHF Yarışması 2022 hakkındaki Notlarım.





Herkese iyi günler,



Geçtiğimiz ayın (Temmuz)  ilk haftasonu her sene olduğu gibi bir TA VHF UHF yarışması düzenledik.



Araya bayram tatilinin girmesinden kaynaklı olarak log toplama sürecini geçmiş yıllarda olduğu gibi 1 ay gibi uzun bir süre olarak tuttuk.

Gelecek yıldan itibaren kullandığımız dijital log yükleme sistemi ve çoğu hesaplama ve kontrol sisteminin artık otomatik yapılacağı göz ömüne alınarak bu süreyi 1 hafta gibi bir süreye azalma niyetindeyiz.



Henüz yarışma sonuçları hesaplaması yapılmamış olsa da , ben gözlemlerim ve duyumlarıma istinaden bir yarışma değerlendirmesi yapmak isterim.



Bu yıl toplam 60 istasyon log gönderdi.

Bunların  eğer log incelemelerinde farklı bir kategori çıkmaz ise

9 adedi Single Operator  FM Tek band kategorisinde,

24 tanesi Single Operator Çok Band kategorisinde

16 Adedi Single Operator Tüm Modlar (SSB+FM)

10 adedi de Multi Operator kategorisinde yarıştı.



Bir istasyon ise, EDI format istememize ragmen cabrillo formatında log alıp, uzantısını edi olarak değiştirip kaydettiği için değerlendirmeye alınmadı.



Yarışma sonrası gerek direkt olarak bana ulaşan gerekse sosyal medyadan gördüğüm kadarıyla bir kaç farklı sıkıntı ya da amatörlerimizin tam anlayamadığı sorunlar yaşanmış.



·        Öncelikle , bu yıl propagasyon açısından  maalesef biraz şanssız bir yıldı. Hem 6 metre bandı hem 2 metre bandında propagasyon en azından iç bölgeler için neredeyse hiç yoktu. Kendi adıma konuşacak olursam her iki bandta da Ankara dışına erişme şansı bulamadım.

·        İkinci şikayet/soru ise, neden EDI format kullanıyoruz, dertsiz başımıza dert açıyoruz, ne güzel kağıda yazıp fotografını yazıp gonderiyorduk eski köye yeni adet mi tarzı serzenişler..

Şunu belirtmek gerekir ki, radyo amatörlüğü teknoloji ile iç içe bir hobi olduğundan teknolojideki ilerlemeleri takip etmemek gibi bir durum söz konusu olamaz. Takip etmeyenler de maalesef geride kalır.

International Amateur Radio Union(IARU) 1. Bölge üyesi olarak Türkiye’de IARU’nun belirlediği yarışma kurallarına mümkün mertebe uymak durumundadır.

IARU R1 VHF ve üzeri bandlarda bir standard olarak EDI formatının kullanılmasını tavsiye etmektedir.

Biz de bu yüzden bu format kabul ediyoruz.

·        Destek isteyen, program kuramadım, ayarlarını yapamadım, log exportunu beceremedim diyen amatör arkadaşlara da , hem yazılı hem videolu açıklamalar yayınlamış olmamıza rağmen uzaktan bilgisayarına bağlanıp destek olmaya çalıştım. Herkes bu konuda herşeyi bilmek zorunda değil belki ama, öğrenmemekte inat edilirse maalesef o arkadaşlar adına onların sorumluluklarını yerine getirmemiz de mümkün olmuyor.

·        N1MM kullanımında birkaç istasyonda karşılaştığım bir diğer problem, her band ya da mod için ayrı log dosyası oluşturulmuş ve haliyle ne dupe kontrolü yapılmış ne de düzgün seri nolar verilmiş durumda.





N1MM kullanımında ve yarışma kurallarında yazmasına ragmen tekrar hatırlatmak isterim.



N1MM’i açıp tüm yarışmayı tek bir log olarak kaydediyorsunuz. Aynı bandta (Örneğin 2m bandında) aynı istasyon ile sadece tek bir qso yapıyorsunuz(SSB ya da FM fark etmez.. tek istasyon tek band , tek çağrı)

Yarışma bittiğinde de N1MM den export yaparak edi olarak tüm yarışma loglarını dışarı aktarıyorsunuz.

Ama burada FM yok, ya da frekans değiştirmeyi bilmiyorum diyen istayonlar için TRAC’ın youtube  sayfasında benim hazırlamış olduğum bir N1MM kullanımı videosu mevcut. Orada bunların nasıl yapıldığı adım adım anlatılıyor.



Tabii bazıları da, ben logu böyle gönderdim ister kulan ister kullanma tarzı yaklaşımda bulunabiliyor. Ben de kullanmamayı tercih ederim o durumda 😊



Yarışma konusunda başka dikkat çeken ve asında diğerlerinden çok daha önemli olan iki konu ise frekansların kullanımı.



Bu kısmı kalın harfler ile yazmak istiyorum. Çünkü bazı amatörlerin kuralları okumadığı çok açık ya da bilinçli olarak bu kuralı çiğniyorlar ki bu çok daha vahim.

        Yarışmada hiçbir çağrı RÖLELER ÜZERİNDEN YAPILAMAZ

Maalesef bu yıl da bazı amatörlerin role üzerinden yarışma çağrısı yaptıklarını öğrendim. Seneye bu arkadaşların loglarını iptal etmekten başka çaremiz kalmayacak. Yarışmanın amacı arada bir aracı olmadan direkt olarak görüşmek.. Röle üzerinden görüşmek bu yüzden kesin bir diskalifiye sebebidir. Bunu aklınızdan çıkarmayın.

·        Aynı şekilde ,

Yarışmada DMR gibi dijital, internet tabanlı sistemler kullanılamaz.

·        Bir diğer yanlış ise, 145.500, 144.300 gibi genel çağrı frekanslarının yarışma çağrısı için kullanılması. Hatta bazı bölgelerde yok önce ben çağırdım yok sen sonra geldin üstüme çağırdın gibi çatşmalarını da duydum.  Birincisi 145.500/144.300 gibi nokta çağrı frekansları yarışma çağrısı için kullanılmamalıdır. Bu frekanslar amatörlerin genel kullanımına açık frekanslar olup yarışma gibi kişisel durumlar için mesgul edilmemelidir.

145.500 yerine 145.475, 145.525 gibi yan frekanslarda çağrı yaparsanız amacı yarışma olan diğer amatörler sizi bulabilir. Yarışma ile ilgili olmayanlar da bu genel frekansları normal şekilde  kullanmaya devam edebilir. Bu yüzden bu frekansları kullanmayın, kullananları da uyarın.

Bu bir diskalifiye sebebi olmasa da amatörlük etiği gereği dikkat edilmesi gereken bir kuraldır.





Şimdilik aklıma gelen ilk açıklamalar bunlar.

 Konu hakkında yorumlarınız var ise lütfen bu blog'un altında paylaşın.

73’ler.



TA2NC
