4 Ağustos 2017 Cuma

1kw pa



Birkac hafta once ayni Paletten TA7W de aldi, baktik oradaki kapasitorler ATC ile degistirilmis.
Ben de degistirdigimden beri hicbir sorun cikarmadan gerektiginde 1kw ya kadar cikabilen gucler alabiliyorum. Sagliki bir sekilde calismak icin cikisimi 400W ta sabit tuttugum icin isinma problemi vs de kalmadi.

Bu arada yaptigim bir iki ilave.

PA'yi bir onceki 3U luk server kasasindan cikarip hurdaliktan buldugum eski GSM power SUpply kutularindan birine tasidim.
Kutuyu aluminum shileding ile ikiye boldum. RF kismi(pallet ve filtre) ile 12-24v guc kaynagi roleler ve sequencer'i ayirmis oldum.

Aliexpressten almis oldugum dual needle swr gostergesini ilave ettim.

Daha onceden 3 adet Cisco switchten cikma fan kullaniyordum.
BUnu, bir adet sessiz bilgisayar kasa fanı (paletin tam uzerine ufleyecek sekilde) ve bir adet 40C ye ciktiginda devreye girecek sogutucu uzerindeki fan ile degistirdim.
Gurultu sorunu kalmadi. Bir de cihaz artik tasinabilir hale geldi.

Isi sensoru direkt olarak paletin bagli oldugu bakir sogutucuya bagli. 45 snlik tam guc denemelerimde 55C nin uzerine cikmamamkta. TX durur durmaz da hizla isi dusmekte. Bu ayede ozellikle EME sartlarinda rahat kullanilabielcek bir hale geldi.

Daha yapacagim aklimda olan, yuskek swr koruma devresi, RF giris koruma devresi (4W'in uzeirnde besleme direkt LDMOS u kavuruyor)
Ozellikle son yazdigim kisim ile ilgili bilgili abilerimin yardimini bekliyorum.
10W a kadar olan girisler icin hem bir ayarlanabilir attenuator ihtiyacim var.. Hem de 4W max olacak sekilde bir koruma .
Boylece cihazin cikis gucunu ayarlamak benim cihazda (transverter uzerinde 0-10w arasi cikis gucu degistirilebilmekte) mumkun ama.. cogu cihaz min 5W cikis veriyor.. Arada 2dB lik bir attenuatorum var ama.. o da gerekli guc hassasiyetini saglayamayacak.

sequencer



Merhaba
Ben once Arduino ile yaptigim sequenceri kullandim.
Ama onun RF ten etkilenme olasiligini goze almak istemedim.
O yuzden seqencer devresine dondum

http://vhfdesign.com/en/other/sequencer-pcb.html#more-2561 adresindeki sequenceri aldim. Devre semasi da mevcut ama cok ucuz ve cok hizli bir sekilde gonderdikleri icin burayi tercih ettim.
Hatta ayni siteden bir tane de qro LNA satin aldim. Her ne kkadar daha catiya koymadiysam da.


Sequenceri direkt PA nin icinde kullaniyorum.
Step 1: Bilgisayar ya da external PTT den gelen PTT sinyalini aliyorum.
Step 2: LNA (varsa voltajini kesiyor)
Step 3: QRO ve qrp RF rolelerini tetikliyor.
Step 4: PA'nin Bias ve 48V beslemesini aciyorum
Step 5: Transceiver'in PTT portunu tetikliyorum. Transceiver da ilave olarak kendine bagli transverter'i tetikliyor ve RF basliyor.

PTT birakildiginda da tam tersi yol izleniyor.

İlave olarak TS480'in iki adet PTT portu mevcut. Biri data digeri PA icin.
Bir switch ile kullanacagim moda gore step 5 te hangi ptt portuna giidlecegini ayirdim.
Data tarafini sectigimde ts-480 bilgisayardan gelen sesi gonderiyor.
SSB portunu secersem Mikrofondan gelen sesi gonderiyor.

Dikkatini cekmek istedigim nokta EME ve MS forumlarında da donen tartismalardan gordugum, SSB ve CW icin PTT 'nin ayak pedali ile yapilmasinin cok daha saglikli olacagi yonunde

21 Nisan 2017 Cuma

sequencer

Su anda PC den ayri bir comport uzerinden PTT yi suruyorum.
(Guzel oldu FSK da kullanabiliyorum boylece)
Bu PTT Lineer'in içindeki sequencer'i tetikliyor.

Stage 1- LNA rolesi kapatilir.(bende henuz LNA yok ama olsun)
Stage 2- Röleler aktive edilir.
Stage-3 - LDMOS 48V beslemesi açılır.
Stage 4 - Transceiver'a PTT gonderilir..

Burada Sequencerin is bitiyor ama, transceiver da 30ms delay ile kendine bagli transverter'i tetikleyip datayi basmaya basliyor.

PTT birakildiginda

Transverter+ Transceiver off
LDMOS off
ROleler off
LNA on


Sİmdi guzel bir kutulama isine girmeliyim. Switch jumper vs.. Gerektiginde sequencer'dan ayriabilecek, gerektiginde cw-keyer girebilecek bir yapiya girmek lazim.O sonranin isi ama..


DÜn gece benim bozulan transverter'i TA7W ile biraz bolduk parrcaladik. bastan yaptik... yaptik demeyeyim yapti diyeyim.
Cİhazi calistirdik.
Yetmedi harmonic ayarlarini falan yapti...
olcumlerini yapti.

Bu arada cok guzel degerleri var.

-135dB ye kadar RX yapabiliyor. transverer duyabilirken generator'u direkt ts-2000 e bagladik hic ses yok..
Duymasi gercekten cok hassas bir cihaz.

http://transverters-store.com/144mhz.htm cihaz da bu.
VHF sabit cihaz arayan varsa (ve evinde bir 28 mhz cihazi varsa) kesinlikle tavsiye ederim.

15 Nisan 2017 Cumartesi

VHF Pa -1kw Pallet Montajı

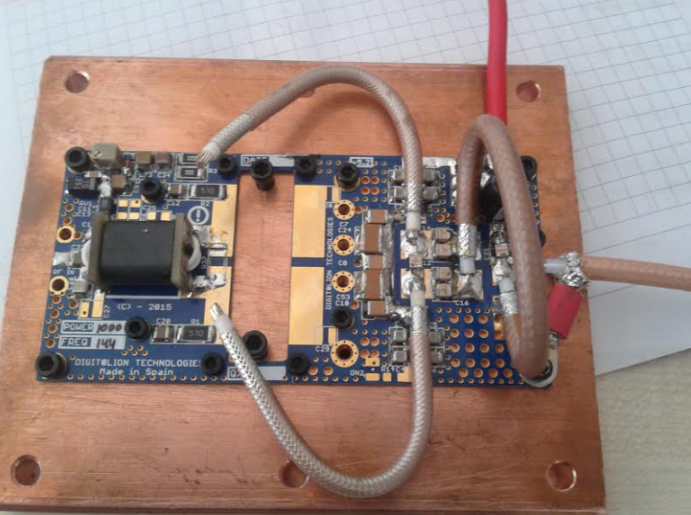

Sabah TA2AD den sogutucu geldi.
Hemen ustune karti vidalayip baktim. on numara. Eline saglik...

Haftasonu YL den koparabildigimiz zaman araliginda cihazin ilk powerini vermek lazim.



14 Nisan 2017 Cuma

VHF Pa -1kw

Şu anda lineerin her parçası hazır. biri hariç..
Bakır sogutucu plakaya deliklerin ve dişlerin acilmasi gerkeiyordu.
TA2AD ye gönderdim yardimlarini bekliyorum.
O da gelince montajini yapip haftaya olan lyrid meteor firtinasina hazir olacagim gibi gorunuyor.

Ardunio ile yapmis oldugum sequencer masa utunde cok guzel calismasina ragmen yerine koydugumda sacmalamaya basladi.10-15 defa normal calisirken birden bire kilitleniyordu.

Sebebini anlayamadim bir sure.
sonra biraz okuyunca cozdum.
RF rolelerdeki coil'in urettigi geri beslemenin urettigi spikelar aleti sacmalatiyormus.. E bilmemek degil ogrenmemek ayip demisler.

Belki birinin daha basina gelir diye not dusmus olalim buraya.
AC olsaydi bir RC snubber devresi kullanmak gerekiyormus. ama bendeki roleler dc oldugu icin su yeterli olcak sanirim.
Aksam eve gidince deneyecegim.

http://circuits4tracks.daxack.ca/tips/SnubberDiodes.php

Sadece diod degil bir de direnc baglamayi dusunuyorum seri olarak.

11 Nisan 2017 Salı

VHF PA 1kw Malzemeler Geliyor

Bu hafta hem islerin yogunlugundan hem de isten arta kalan zamanda wpx contest hazirliklarindan pek vakit bulamasam da.. postacilar bos durmamis ve bana bazi eksikleri getirmis :))

Gelenler ne mi?
bir tane 80A DC Solid State Role..


Bir tane demonte halde VHF LowPassFiltre+SWR bridge devresi.


Bir adet te LDMOS BLF188XR


Yapilmasi gereken isler..
  • Altinkaya'dan vakit bulunca gidip havalandirma delikleri aiclmis kutuyu almak.
  • Eldeki mevcut 10mm kalinliginda bakir plakaya palletin montaji icin vida deliklerini acabilmek (3 tane uc kirdim 2mm lik banamisin demedi)
  • Pallet'i bakıra montajlamak
  • LDMOS'u pallet'e montajlamak

Bakir'i Aluminyum sogutucu uzerine montajlamak
SOnra bunlari topluca kasaya montajlamak.

Kasa icine ilave 12V bir PS eklemek. Tercihen 48/12 bir cevirici daha iyi olacaktir. cunku kasada zaten 48V besleme var. Bu besleme ile Coax roleleri ve ardunio yu beslemek.
Ardunio demisken, onu da sequencer olarak kullanacagim.Gecici olarak. W6pql'den bir anfi kontrol karti istemek gerekiyor bir ara..

Usttekileri de kasaya monte ettikten sonra, gerekli coax ve elektriksel baglantilar.. ve 48V a ayarlanmis HP EP120 guc kaynagi ile denemeye hazir olacagim.

17 Mart 2017 Cuma

VHF PA 1kW Güç Kaynağı HP - ESP120

Bugun HP ESP120 guc kaynagim geldi.
2950W 48V guc kaynagi.
daha dogrusu ustunde yazana gore 51V 57A bir guc kaynagi.
daha sonra internette bunun ile ilgili bir modifikasyon buldum.
https://www.rcgroups.com/forums/showthread.php?1823759-HP-ESP120-Connections-for-48-Volt-Charger-for-a-4010-Duo adresinde.
m




Bu cihaz LDMOS tarzı 48-50V çalışabilen mosfetleri sürmek için çok ideal ve gürültüsüz bir güç kaynağı.


Çalıştırmak için çıkışındaki 3 adet pini kısadevre yapmak gerekiyor.

Sağdaki pinler 220V beslemesi, soldakiler ise DC çıkışı. Kırmızı ile işaretli yerleri birleştirdiğimizde cihaz çıkış vermeye başlıyor.
Peki bu cihazın voltajını istediğimiz aralığa nasıl idireceğiz derseniz, cihazın içinde basit bir modifikasyon yapmak şart.
Aşağıdaki resimde görebileceğiniz gibi cihazın kartı üstünde bir potansiyometre var.
Bu potansiyometreyi söküp, yerine sabit değerli bir direnç koyuyoruz.

Havya ile biraz ısıttığımızda bu smd potansiyometre yerinden kolayca çıkıyor.

Bu kısımda üstte bulunan iki uç arasına sabit değerli bir direnç yerleştirerek istediğimiz voltajda çıkış alabilmeyi sağlıyoruz.
Cihaz 45V-53V arası çıkış verebiliyor.
Yaklaşık 2k2 bir direnç ile 48.7V, Kısa devre yapığımızda 53V,  8K civarı bir direnç ile 45V gibi bir değer elde ediliyor.

Size uygun olan voltja göre uygun direnç değerini buraya lehimleyin. BLF188 gibi bir LDMOS kullanacaksanız voltajın 50V olması verimi arttıracaktır.


Bu güç kaynağına yapabileceğiniz bir diğer modifikasyon ise fan hızlarını düşürmek.
http://www.n4ga.com/quieting-the-esp120-fans/ adresinde N4GA'nın açıkladığı gibi,
Cihazın ön tarafında bulunan fanların pozitif kablolarını kesiyoruz.
Buraya 1W (veya daha yüksek wattlı) 15 Ohm direnç ilave ediyoruz ve fanların daha yavaş dönmesini sağlıyoruz.
Cihaz çok güçlü olduğundan ısınma problemi yaratmıyor ve fan sesinden başımızın şişmesini engelliyor.



21 Şubat 2017 Salı

VHF 1kw PA - BLF188XR



Merhabalar,

VHF MS calismalri sonrasi EME olayina da bulasmak istedigim icin biraz QRO calismanin bir zarari olmaz diye dusunmeye basladim.

Bir PA ya ihtiyacim oldugu icin arastirmaya basladim.


Malum PA yapabilmek icin iki opsiyon var. Ya hurdadan guzel cikis katlari bulup birlestirip KW bir cihaza donusturecegiz, ya da hazir bir pallet alip oradan devam edecegiz.


Malum ortamlara dusen tum cikis katlari aninda buhara donustugu icin birinci asamada pek bir sansim oldugunu snamiyorum. Ozellikle benim gibi 6 ayda bir hurdaliga giden, bir defa gittigi dukkani ikinci kere bulamayan birisiyseniz isiniz zor.


O yuzden simdilik birinci opsiyonu bir kenara birakiyorum ama, tekliflere her zaman acigim :D


İKincisi pallet olayi.

Amacim kW lik bir cihaz oldugu icin ya dusuk guclu birkac pallet alip combiner ile birkestirip sonuca gitmek ya da BLF188XR gibi bir cihaz alip devam etmek gibi secenekler var.

Yapim asamasi daha basit olacagindan BLF188XR ile devam etmek gibi bir dusunce mevcut kafamda.

500 kusur dolara, pallet+ldmos seklinde satiliyor.


Dizayn asamasinda ise yine kafamda bazi sorular ve kendimce bazi cozumler mevcut. Buraya yazmamdaki amacim ise belki bu calismayi daha buyuk bir grup haline getirip bu topluluga has bir projeye donusturme sansimizin olabilecek olmasi.

Bir PA icin gerekli olan malzemelere gelecek olursak, kabaca

Pallet+LDMOS (ya da yerine gececek baska bir cikis kati)

Sogutucu+Fan (hurdalik bunlarla dolu)

RF Relay (Hurdalikta bulunanlar genelde anten switch ..zorunlu hallede belki kullanilabilir ama, RF role var ise daha iyi olur)

Kontrol Kutusu (Ardunio ile isi, swr, voltaj, sequencer on panel guc gostergesi vs herseyi yapiyorlar)

Filtre (Kit halinde satildigi gibi , ev yapimi bir filtre de olabilir)


Birkac gundur topladigim bilgileri paylasmak istiyorum.


Oncelikle gelelim cikis katimiz BLF188XR ye.

Urunun tanitimi yok edilemez oldugu seklinde.


adresinde cikis uclarinin kisa devre edilmesinden , degisik swr ler altinda neler olduguna dair cesitli iskence yontemleri mevcut.


Pallet + MOS devresi maaliyeti ise su sekilde;

http://www.ebay.ie/itm/VHF-amplifier-142-148-MHz-1000-WATTS-BRAND-NEW-/222054695734?hash=item33b37dc336:g:T2EAAOSwPTlTysyN

ebayde 550 dolar civarina satarken , kendi sitesinde (rfsource.gr) biraz daha ucuza gelebiliyor.

Hazir yapili bias ayarlanabilir lineer devreli pallet ile cihazin kalbini elde edebiliyoruz.

Geri kalan parcalar icin,

http://www.w6pql.com/1_kw_2m_ldmos_amplifier.htm kendi sitesinde bircok kismini kit olarak sattigi gibi, sadece baski devresini ya da ucretsiz semasini da vermis durumda.

Fİltreler, istenirse kontrol karti swr coupler i vs buradan alinabilir ya da buraya bakilarak yapilabilir.


Kontrol karti ile ilgili olarak

http://www.qsl.net/on7eq/projects/arduino_sspa.htm adresinde ardunio ile yapilmis bir proje var.

Cihaz ile ilgil tum hata kontrollerini yaptigi gibi, her tur olcumu de gosterebiliyor.

Gecen aksam bakarken BLF188 ile bir alman amatorun yaptigi lineeri bulmustum. Bir ara bulursam yine buraya eklerim ancak,

bu MOS'un 0-500 mhz araligini kullanarak , all in one bir lineer yapmis.

Cİhazin modunu HF/VHF olarak degistirip ayni lineeri hem HF hem VHF tarafinda kullanabiliyor olmasi buyuk bir guzellik.

Cok degisik uygulamalar olabilir.

Son olarak mesajimi asagidaki video ile bitirmek istiyorum


1 Şubat 2017 Çarşamba

Amatör Radyoculuk Nedir?






Amatör radyo, radyo amatörlüğü, ya da yabancıların dediği gibi hamradio, tanımı, beklentileri, dalları ,kişiden kişiye değişsede,  genel çerçeve olarak

"Hiçbir ticari menfaat beklentisi içinde olmadan, kendini Radyo(Telsiz) , haberleşme, Elektronik konularında geliştirmek isteyen kişilerin yaptığı hobiye denir"



Yani amatör adı, bu işi profesyonelce yani para için yapmadıkları anlamına gelmektedir..
Yoksa şöyle bir istasyonların "amatör" bir istasyon olduğu iddiasına girmek yanıltıcı olur..
w7jcr'nin sayfasından alıntılanmıştır
W2ZAA






Genel tanım bu...

Konuya tamamen yabancı olanlar için, radyo amatörlüğü "Şaban"'ın Yakışıklı  filmindeki gibi arkadaş arıyorum arkadaş tarzı bir etkinlik değil.

Yani bu videodaki şey kesinlikle değil






 Tüm dünyada (Yasaklı olan Kuzey Kore gibi birkaç ülke haricinde)  ülkelerin IARU'nun belirli kural ve tavsiyelerine uygun şekilde  devletin düzenlediği bir veya birkaç sınav neticesinde alınan bir ehliyet ile, Telsiz ve elektronik konularında araştırma deneme ve yayın yapma yetkisine sahip bireylerin oluşturduğu bir topluluktur.

Türkiye'de 1983 sonrası Radyo Amatörlüğü yasal hale gelmiştir.

Ülkemizde bu sınavı 6 ayda bir Kıyı Emniyeti Genel Müdürlüğü gerçekleştirir.

Sınavdan geçer not alan arkadaşlar, aldıkları puana göre A B veya C sınıfı radyo amatörü olmaya hak kazanır.
Bu sınıflar arasında, yayın yapabildikleri frekans ve güçler açısından fark vardır.

A sınıfı amatörler, ülkedeki "amatörler için izin verilmiş olan tüm bandlarda" maksimum legal güç limitleri dahilinde istasyon kurmaya ve işletmeye yetkilidirler.
B sınıfı amatörler ise, HF bandlarında sadece 7 MHz te 5W maksimum güçte ve VHF/UHF bandlarında çıkış yapmaya yetkili,
C sınıfı amatörler ise, sadece VHF ve UHF bandlarında çıkış yapabilmeye yetkilidir.

Sınavı kazanan kişilere devlet kurumu tarafından bir çağrı işareti verilir..
Bu çağrı işaretinin ilk kısmı ülke kodudur.

Örneğin benim çağrı işaretim olan TA2NC'yi ele alırsak,
TA= Türkiye   2 = Türkiye'nin 2. bölgesi   NC= ise devletin kişiye özel verdiği suffix kısmıdır.

Türkiye bölgeleri şu şekildedir;

Radyoamatorleri.com sitesinden alınmıştır




Bu hobi, elektronik ve RF çevresinde dönmesine rağmen, bazıları, mekanik işlerle (Anten, kule vs) bazıları, yazılım tarafıyla (amatörlere hizmet edebilecek yazılımlar gibi) , bazısı, uydu, ay ,meteor haberleşmeleri,  bazısı contest, field-day, JOTA gibi aktivitelerle ilgilenmekteyken, maalesef benim amatör diyemeyeceğim bazıları sadece bulundukları şehirdeki rölelerden sohbet etmek dışında hiçbir şeyle uğraşmamakta.

Şahsi fikrim, 30 yıldır ehliyeti olan ama hiç araba sürmemiş olan annem, ne kadar şoför ise, sınava girip es kaza lisans almış, rölede konuşmaktan başka hiçbir aktivite yapmamış  bu arkadaşlar da o kadar amatör.
Bazen röledeki sohbetler sırasında kulak misafiri oluyorum. Sık sık röleye çıkıp, amatörlüğümü ilerletmeye çalışıyorum hocam diyen arkadaşlara.. Ucu bucağı olmayan, sürekli yeni şeyler öğrenebileceğiniz bu hobide "sadece" rölede konuşmakla amatörlük maalesef öğrenilmiyor..


Amatörlük her gün bilginize bilgi katmakla olur..
Amatörlük evet, biraz para harcamakla olur.. Ama kesenize göre binlerce dolar yerine, 30 dolarlık bir Çin malı telsiz ve gerekirse evdeki hurda elektrik tellerinden yapacağınız bir anten ile Uydu görüşmesi ile bırakın bulunduğunuz şehri, bulunduğunuz kıtanın bile dışına çıkabilmekle olur..

Amatörlük, varsa elektronik bilginiz, hurdalıktan toplayacağınız kartlar devreler ve telsizlere biraz da kendinizden katıp yeni bir şeyler çıkarmakla olur..

Amatörlük, yapabiliyorsanız yeni antenler tasarlamak, yapamıyorsanız, farklı anten modellerini deneyerek , birbirine olan artı eksilerini gözlemlemekle olur..

Amatörlük Contest ve benzeri aktivitelere katılıp TA çağrı işaretini dünya listelerinde göstermekle olur..

73


23 cm bandı yeni ITU yönetmelikleri hakkında

 Selamlar Bir süredir , 23 cm bandının kullanımıyla ilgili epey bir tartışma yaşandı ITU-IARU arasında Ancak sonunda frekansın bir kısmını i...
